About autocad

Pada semester dua ini, di jurusan teknik lingkungan mulai diajarkan menggambar teknik dengan menggunakan aplikasi autocad. Sekedar curhatan za,,,,ternyata autocad tak semudah yang ku bayangkan. Makannya harus bener-bener belajar dan jangan sampai lupa kalau menerima materi baru. Soalnya semuanya itu berhubungan….ya udah q kasih tau sekilas tentang autocad ya….!.

Autocad itu merupakan suatu aplikasi perangkat lunak yang digunakan untuk menggambar desain2D atau 3D dan drafting. Autocad dikembangkan dan dijual oleh autodesk. Software ini pertama kali di luncurkan pada tahun 1982,waw…udah lama ya…hehehe…dan merupakan aplikasi CAD pertama yang dijalankan pada personal computer, khususnya IBM PC. Autocad biasanya dijalankan pada sistem oprasi Microsoft,namun pada tahun 1980 sampai 1990 diluncurkan pada versi Unix dan Macintosh.

Untuk mendapatkan aplikasi ini pada computer kita, tentunya harus punya software nya dahulu. Tapi kalau yang asli itu mahal, jadi untuk belajar kita install aja dengan cara kopi di kaset autocad. File autocad ini bisa kamu dapatkan di kakak kelas atau langsung pergi dan rental kasetnya lalu kita install sendiri. Atau kalau kita malas dan ngga bisa caranya menginstall maka suruh saja, eh maksudnya minta tolong di tempat rental itu untuk menginstalkan autocad yang kita inginkan.

Pada pembelajaran pemrograman computer kali ini q diajarkan di autocad 2006 dengan menggambar gambar 2D.

Praktikum I

Tujuan umim:    mengenal dasar-dasar teknik dengan menggunakan program autocad 2006 dua dimensi dan dapat menerapkannya pada penggambaran bangunan sederhana, khususnya di bidang teknik lingkungan.

Tujuan khusus: Mengenal perintah Trim,Extend, offset, copy, rotate dan move

Ini gambarku…

Latihan 1

Gambar diatas dibuat dengan autocad……caranya dengan mengikuti perintah yang ada di modul.

Perintah- perintahnya yaitu:

Line                        : Untuk membuat garis horizontal atau vertikal. Caranya tulis “line” di kolom command, lalu klik di layar…lalu ketik “@7<0” angka tujuh menunjukan panjang cm…dan 0 menunjukan sudut yang akan diinginkan. Lalu enter.

Offset                   : Untuk yang ini digunakan untuk menduplikasikan garis yang telah dibuat. Caranya dengan menuliskan di kolom command yaitu “offset”.lau tulis angka jaraknya, maksudnya seberapa jauh garis yang mau di offset itu.misal 3.5 cm dari garis aslinya.

Trim                       : trim berfungsi untuk memotong garis. Caranya gampang cukup ketik “trim” lalu spasi dan klik garis yang akan dipotong dengan mengklik garis seperti 90 derajat.lalu spasi dan klik garis yang mau dipotong.

Latihan 2

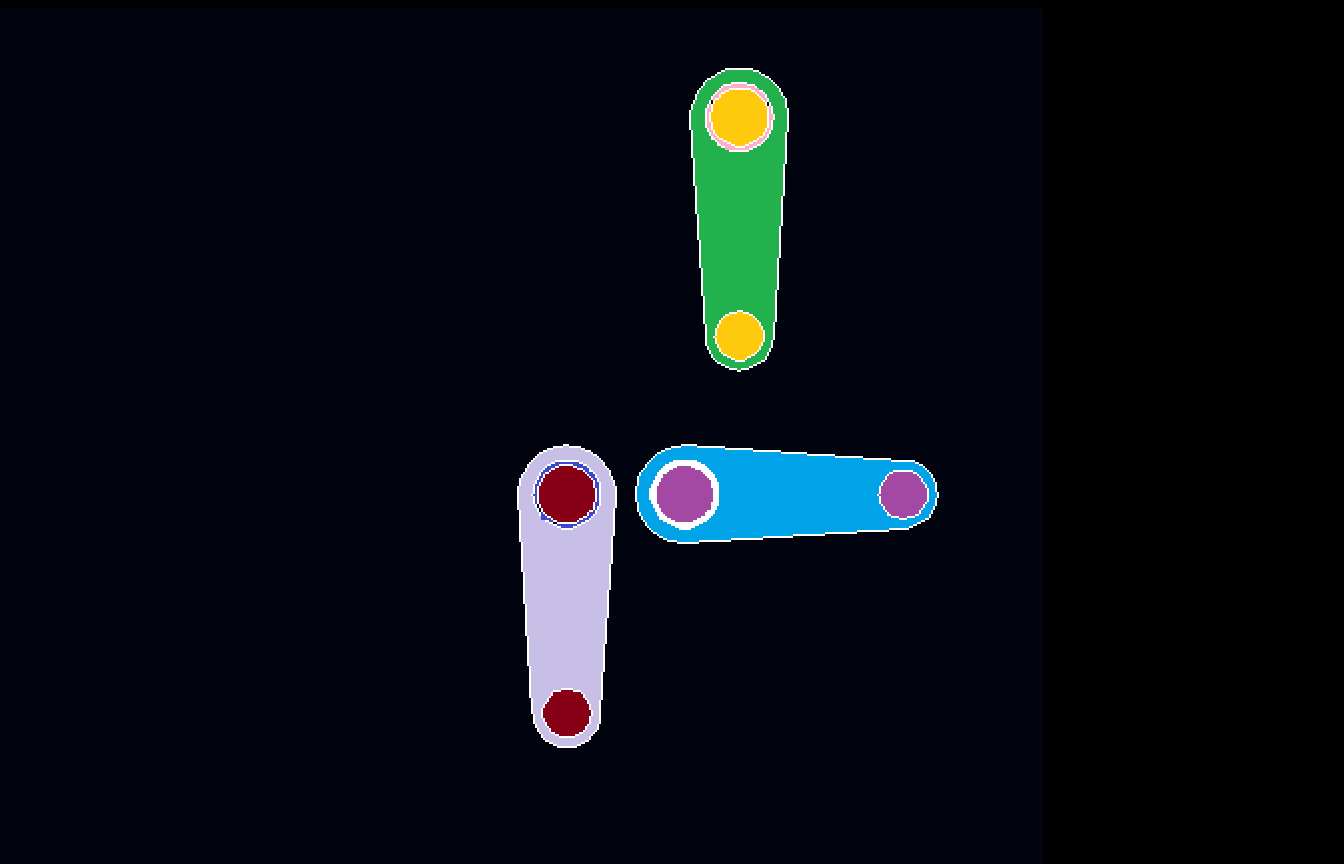

Pada latihan kedua ini saya ditugaskan untuk menggambar bentuk lingkaran atau circle.ini gambarnya….

Gambar itu aku edit di painting supaya bisa di warnain. Bagus kan? Kalau gambar diatas digunakan perintah “circle” fungsinya untuk membentuk lingkaran. Klik saja perintah circle lalu ketik jari jari yang kita inginkan.jadi dech….

Dan juga disini ada perintah “arc” yang fungsinya untuk membuat setengah lingkaran.jadi lingkaran yang bawah dan yang atas ataupun lingkaran yang kanan atau yang kiri akan dihubungkan dengan garis line.

Copy digunakan untuk menduplikasikan gambar. Rotate digunakan untuk memutar objek gambar, dan move itu untuk memindahkan gambar.

Latihan 3

Latihan kali ini saya membuat circle dengan variasi lainnya seperti polygon di setiap chambernya.

Praktikum II

Tujuan umum    : Mengenal dasar-dasar gambar teknik dengan menggunakan program autocad 2006 dua dimensi dan dapat menerapkannya pada penggambaran bangunan teknik sederhana, khususnya dibidang teknik lingkungan.

Tujuan khusus   : mengenal perintah fillet dan chamfer

Catatan                                : sebelum memulai pengerjaan latihan, hidupkan dahulu mode ortho dan osnap pada baris status. Untuk osnap setting dengan menghidupkan endpoint, midpoint, quadrant, center, dan perpendicular.

Latihan 1

Cara membuat gambar

1. membuat garis datar sepanjang 5 pada layar

2. Offset garis yang baru dibuat sejauh 0.5 keatas

3. Offset garis yang baru dioffset sejauh 3 keatas.

4. offset garis yang baru di offset sejauh 0.5 keatas.

5. Buat garis bantu pada pertengahan objek garis

6. Offset garis yang baru dibuat sejauh 0.5 kesisi kiri dan kanan.

7. Hapus garis bantu vertical dengan perintah erase.

8. Buat garis untuk menutup objek-objek yang masih terbuka dengan perintah line.

9. potong garis bagian pusat yang melintasi batang dengan perintah trim

10. Bulatkan ujung objek dengan perintah fillet. Terlebih dahulu kita masukan radius pembulatan, dalam hal ini 0.2.

11. Bulatkan ujung bagian dalam dengan radius 0.5 menggunakan perintah fillet.

Latihan 2

Latihan 3

Untuk cara menggambarnya sama saja dengan latihan 1.cukup pahami disetiap perintah yang sudah dipelajari.

Ini gambar latihan 3

PRAKTIKUM III

Tujuan umum    : Mengenal dasar-dasar gambar teknik dengan menggunakan program autocad 2006 dua dimensi dan dapat menerapkannya pada penggambaran bangunan teknik sederhana, khususnya dibidang teknik lingkungan.

Tujuan khusus   : Mengenal perintah Hatch dan Text

Metode                               : Pengerjaan latihan

Catatan :

Sebelum memulai pengerjaan latihan hidupkan mode ortho dan osnap pada baris status. Untuk osnap setting dengan menghidupkan endpoint, midpoint, quadrant, center dan perpendicular.

Latihan 1

Untuk langkah pertama sama saja dengan gambar sebelumnya,tapi disini ada dibubuhi arsiran pada kerangka yang telah selesai. Jenis arsiran adalah SOLID , ANSI31, NET dan GRASS.

Latihan 2

PRAKTIKUM 4

Tujuan umum    : Mengenal dasar-dasar gambar teknik dengan menggunakan program autocad 2006 dua dimensi dan dapat menerapkannya pada penggambaran bangunan teknik sederhana, khususnya dibidang teknik lingkungan.

Tujuan Khusus  : Mengenal perintah Array, Change dan Linetype.

Metode                               : Pengerjaan latihan dan soal.

Catatan                :

Sebelum memulai pengerjaan latihan hidupkan mode ortho dan osnap pada baris status. Untuk osnap setting dengan menghidupkan endpoint, midpoint, quadrant center dan perpendicular.

Gambar diatas cukup mudah. Disini saya menggunakan perintah baru untuk membuat seperti bentuk bintang. Caranya dengan “array polar”. Langkah-langkahnya yaitu klik Array lalu spasi dan pilih polar array,trus klik di select obyek dan klik di garis miring 2 yang akan kita buat bintang lalu spasi, tuliskan 6 di jumlah bintang nya dan  klik lagi di center point y lalu klik lagi di posat tepat di tengah-tengah lingkaran lalu spasi dan enter. Maka aka nada bentuk bintang dengan 6 kaki.

Untuk menyatukan garis bintangnya agar tidak terlalu segitiga, maka gunakan perintah fillet. Dan untuk membuat garis putus-putus di garis horizontal dan vertikalnya dengan menggunakan perintah change lalu klik p dan pilih LT dan klik hidden lalu enter.tara…..selesai tinggal kita kasih warna agar kelihatan cantik.hehehe

Latihan 2

Gambar polygon merupakan obyek tampak atas dan yang kotak itu tampak sampingnya….

Demikianlah tugas- tugas yang harus saya buat di pemrograman computer materi Autocad dua dimensi. Mudah-mudahan menjadi ilmu yang bermanfaat amin….
